斜圈弹簧

斜圈弹簧(C型弹簧)具有非常独特的椭圆形断面，让它在特定的变形量范围内具有非常稳定的弹簧力量。

斜圈弹簧灵活的设计有助于弹簧在表面不平均或尺寸变化之下，依然达到功能效益
可依照调整线圈直径、高度、宽度与间距来设定不同的弹簧负载量

应用范围

弹簧密封件: 通常用于轻到中压力之动态应用；常见用于摩擦敏感的应用中
适用于较大的压盖公差、偏心或不对中的情况
独特斜圈弹簧的设计使弹簧能够执行导电
EMI屏蔽功能
机械连接: 锁定、闭锁和保持

Item No.		毫米(mm)				英吋(Inches)
Item No.		A	B	C	D	A	B	C	D
SS-PC132	L	0.08	0.64	0.69	0.18	0.003	0.025	0.027	0.007
SS-PC132	M	0.09	0.64	0.69	0.20	0.0035	0.025	0.027	0.008
SS-PC132	MH	0.11	0.66	0.71	0.23	0.0045	0.026	0.028	0.009
SS-PC132	H	0.13	0.66	0.71	0.25	0.005	0.026	0.028	0.010
SS-PC000	L	0.13	1.40	1.52	0.33	0.005	0.055	0.060	0.013
SS-PC000	LM	0.15	1.40	1.52	0.36	0.006	0.055	0.060	0.014
SS-PC000	M	0.18	1.30	1.42	0.41	0.007	0.051	0.056	0.016
SS-PC000	H	0.20	1.22	1.32	0.46	0.008	0.048	0.052	0.018
SS-PC100	L	0.20	2.18	2.39	0.51	0.008	0.086	0.094	0.020
SS-PC100	M	0.28	2.11	2.29	0.58	0.011	0.083	0.090	0.023
SS-PC100	H	0.36	2.06	2.26	0.71	0.014	0.081	0.089	0.028
SS-PC200	L	0.28	2.92	3.15	0.69	0.011	0.115	0.124	0.027
SS-PC200	M	0.36	2.90	3.10	0.69	0.014	0.114	0.122	0.027
SS-PC200	H	0.41	2.87	3.10	0.79	0.016	0.113	0.122	0.031
SS-PC300	L	0.41	4.14	4.50	0.91	0.016	0.163	0.177	0.036
SS-PC300	M	0.51	4.14	4.47	1.14	0.020	0.163	0.176	0.045
SS-PC300	H	0.66	4.04	4.37	1.42	0.026	0.159	0.172	0.056
SS-PC400	L	0.51	5.46	6.05	1.22	0.020	0.215	0.238	0.048
SS-PC400	M	0.66	5.46	5.99	1.50	0.026	0.215	0.236	0.059
SS-PC400	H	0.79	5.46	5.84	1.68	0.031	0.215	0.230	0.066
SS-PC500	L	0.66	8.26	9.19	1.50	0.026	0.325	0.362	0.059
SS-PC500	M	0.79	8.26	9.12	1.73	0.031	0.325	0.359	0.068
SS-PC500	H	1.04	8.26	8.84	2.21	0.041	0.325	0.348	0.087

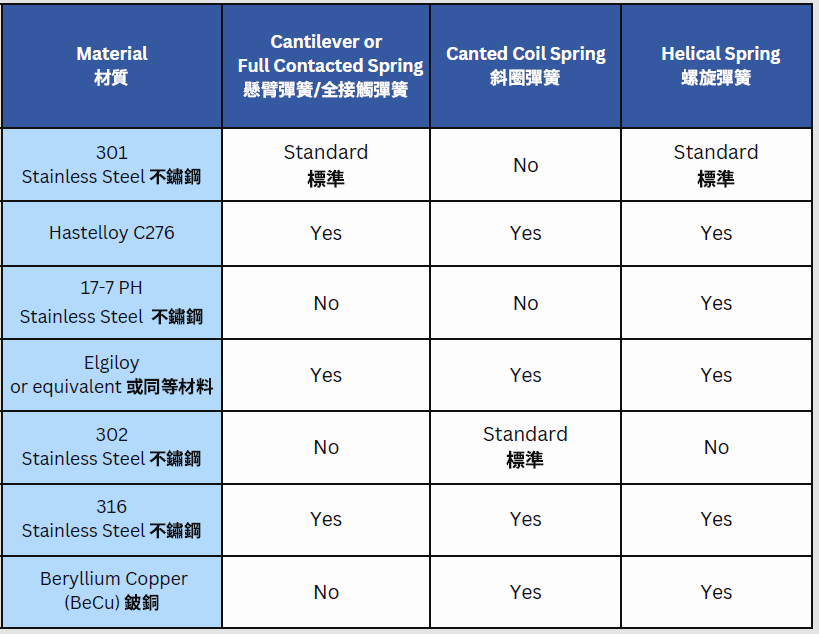

材質	‧ 301SS-Standard			電鍍	‧ Sliver
	‧ 316SS				‧ Gold
	‧ 17/7PH				‧ Nickel
	‧ Elgiloy				‧ Tin
